一、垃圾热解气化处理技术介绍
热解气化是利用大分子有机物的热不稳定性,控制反应环境内空气供应量在理论空气量之下、保持一定温度范围内使垃圾吸热,垃圾中的大分子有机化合物裂解成小分子量物质的物理化学反应过程。热解后的残留物进行高温燃烧从而达到大量减容、无害化目的;热解气化产生的混合烟气进行富氧燃烧。垃圾热解气化技术被称为第三代固废处理技术,并在九十年代中后期开始在发达国家采用。热解气化技术可适应多种固体废弃物的处理,不仅可应用于生活固体废物处理,还可用于工业固体废物、危险性固体废物(包括医疗废物)处理。
二、垃圾热解气化系统工艺流程
热解气化发电系统主要设备包括热解气化炉、余热锅炉、除酸塔、活性炭吸附装置、布袋除尘器、引风机、鼓风机、烟囱和发电系统(可预留)。

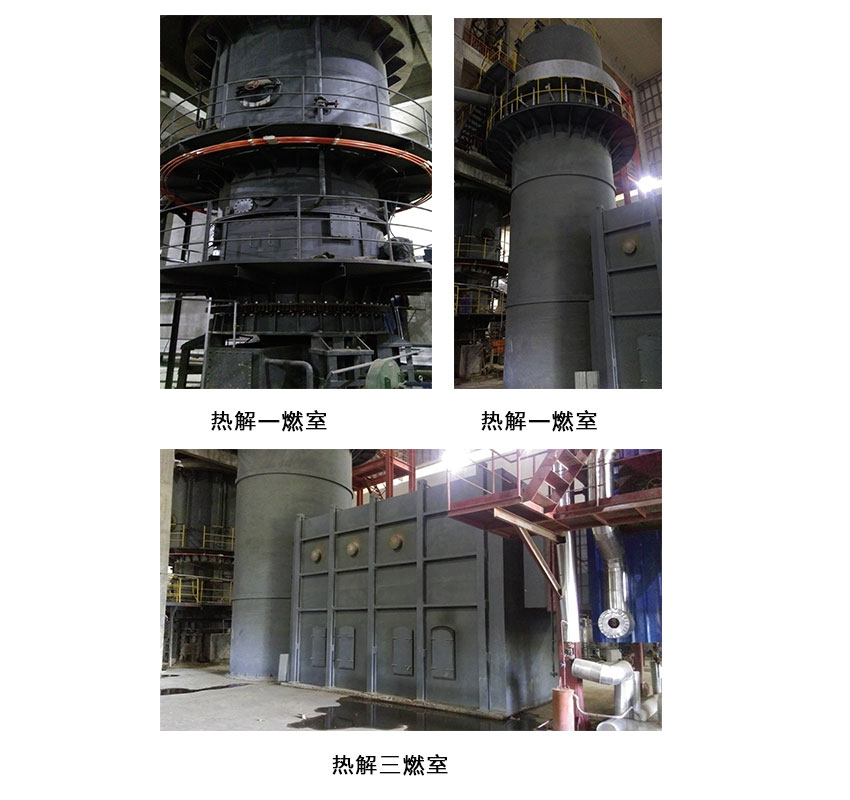

垃圾均匀进入一燃室,在炉内高温状况下迅速干燥升温,大部分有机物在高温缺氧状况下热解形成H2、CO等可燃气体,由烟道进入二燃室燃烧。少部分可燃物及热解气化后的残余物在一次供风的条件下进行氧化燃烧,直至燃尽成为高温炉渣,并在炉底一次风的作用下渐冷进入炉底排出,炉渣经收集后运走填埋。
一燃室产生的混合烟气从炉顶部的出烟口排出进入烟气二燃室,在二次供风的条件下充分燃烧燃尽。二燃室设计烟气燃烧温度为>850℃,烟气停留时间大于2s。配有燃油点火燃烧器和二次供风系统。

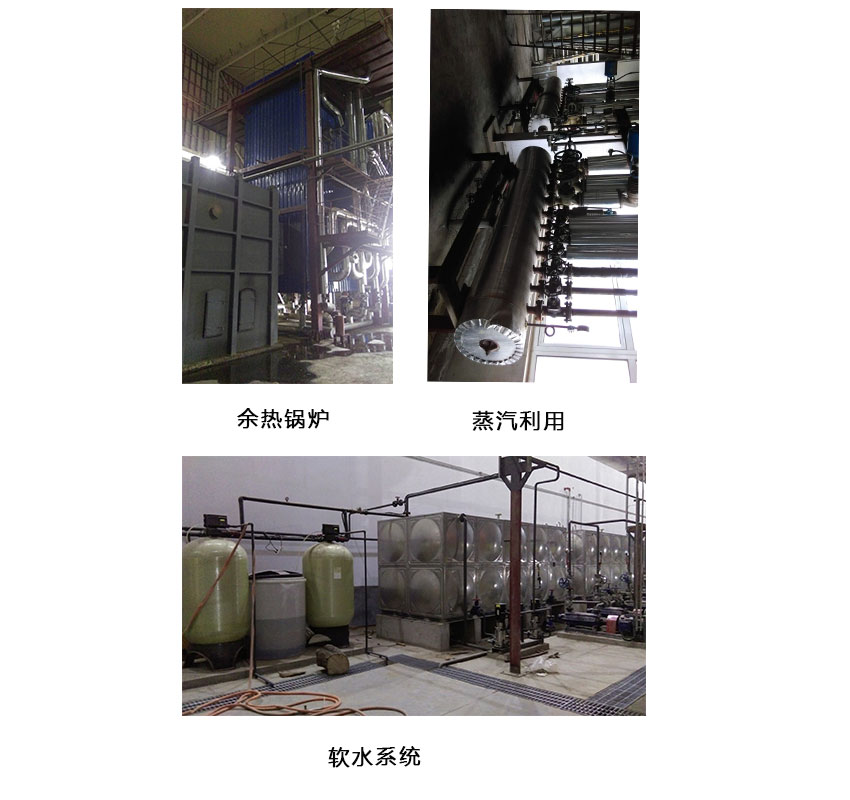

由二燃室出来的高温废气进入余热锅炉降温,余热锅炉为饱和蒸汽锅炉,产生的饱和蒸汽进入发电系统用于发电。

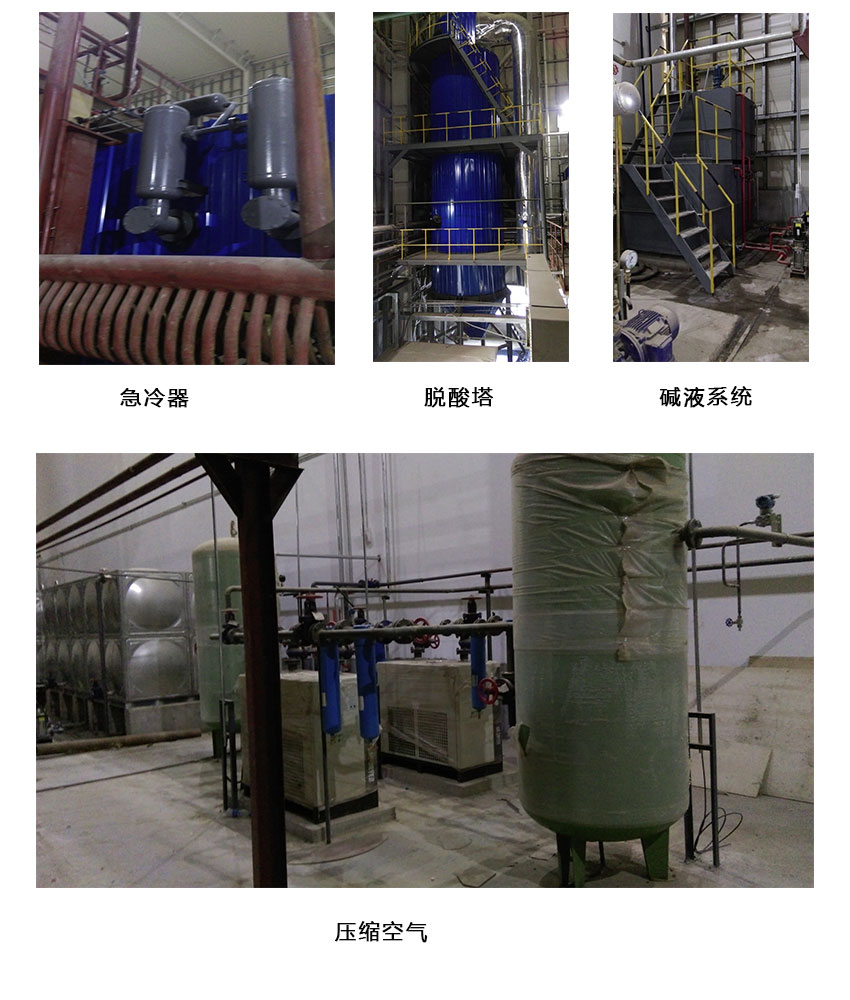

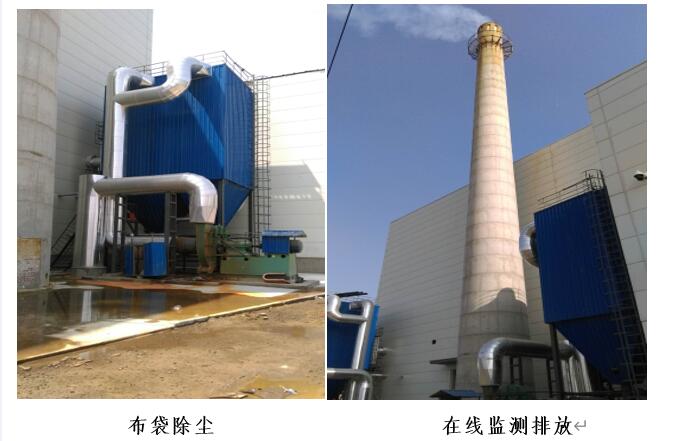

随后烟气进入除酸塔,除去酸性气体HCl、HF、SO2等。为降低重金属、二噁英及呋喃等污染物的排放浓度,烟气在进入袋式除尘器之前,喷入活性炭。活性炭在袋式除尘器中和其它粉尘一起被捕集下来,最后烟气经引风机排入烟囱扩散到大气中,这样烟气中的有害物浓度可以得到更有效的控制。
热解气化系统具有“燃烧温度高、氮氧化物产生量少、飞灰排放量小、二噁英排放浓度低”等技术优势。


热解系统工艺流程图
三、 垃圾热解气化系统的特点和优势
1、垃圾从顶部连续进料,底部连续排出。垃圾在焚烧处理过程中必然要经过炉中部温度高达1100℃的高温燃烧区,因此有机物的焚毁彻底。垃圾焚烧后全部形成结焦状残渣,垃圾的减容量接近90%,残渣热灼减量可达3%以下。
2、一燃室的炉压低,空气扰动小,烟气中的尘含量低。实测烟气中的原始尘含量仅为350.2mg/m3,比其他焚烧炉(3.5~60g/m3)低10-30倍。由于颗粒物少,二噁英再合成的条件不易形成,同时大大减轻了飞灰对余热锅炉管束的冲刷磨损和烟尘净化系统的负荷,降低了运行和维护保养费用。
3、通过调节温度和助燃空气过剩系数,二燃室的燃烧状态可以非常精确平稳地控制,因而确保焚毁去除率99.99%;燃烧效率99.9%;烟气停留时间>2s,保证二噁英、CO、CH4等对环境有影响物质的彻底焚毁。
4、垃圾进入炉内后的垂直移动与下送风的处理模式,使排渣的热损失量小,整个过程对垃圾自身热能的利用效率最高;系统很好地实行了气密封性操作,无漏风,使厂区环境洁净,功率消耗大大降低,节约了运行和投资成本。
5、灰渣在炉内熔融后被冷却破碎成块状物排出,重金属等有害物质被固定在固相中,因此,残渣可以直接作填埋处理。残渣在水封槽里浸湿后排出,工作现场绝无粉尘飞扬,真正实现了清洁生产。
6、系统结构简单,投资省、维修容易,操纵灵活可靠。
